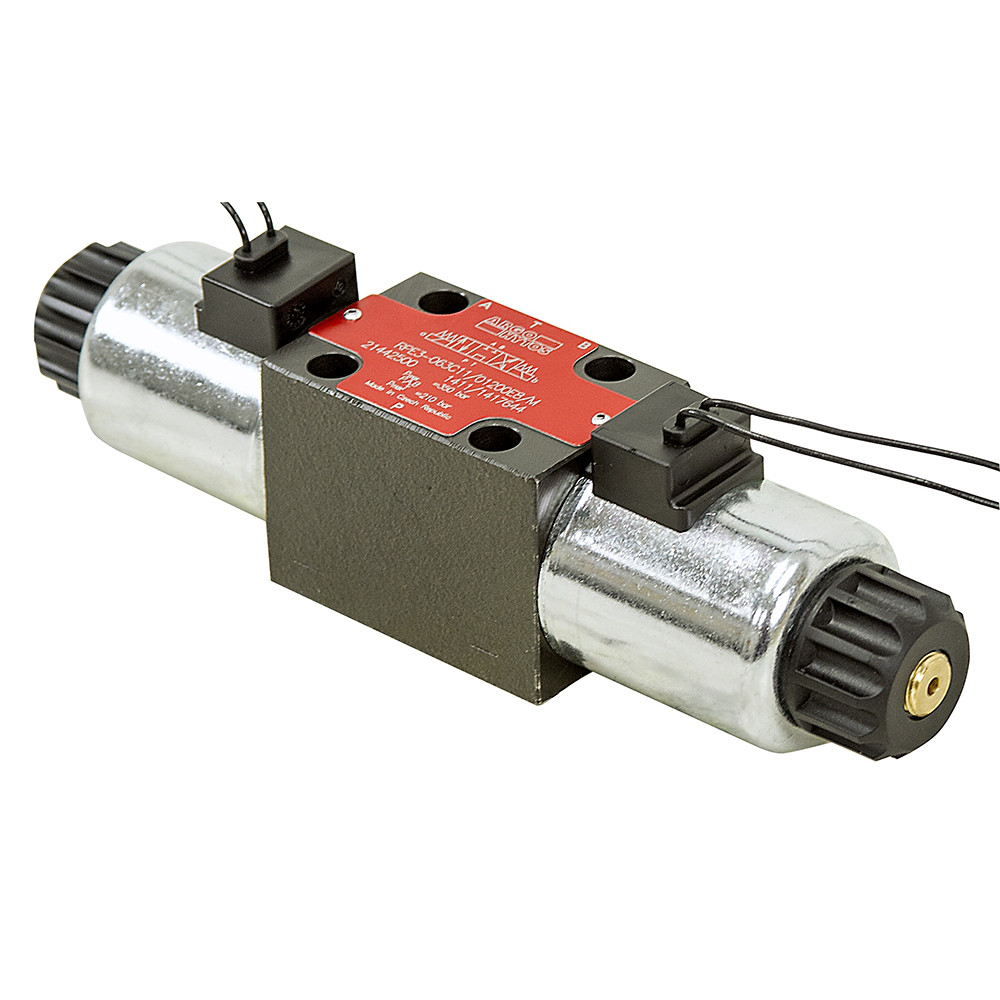

Розподільник Hydraulic Line, гідророзподільник мобільний NG 06,10,16,20,25,32

7 680 ₴

  • В наявності
Розподільник Hydraulic Line, гідророзподільник мобільний NG 06,10,16,20,25,32
7 680 ₴
В наявностіРозподільник Hydraulic Line, гідророзподільник мобільний NG 06,10,16,20,25,32
+380676933107
  • +380 (67) 693-31-07
    Головний Спеціаліст Гладинюк Юрій
  • +380 (68) 219-04-57
    Гідравлік Олексій
  • +380 (67) 219-04-57
    Відділ ремонту гідроциліндрів
  • +380 (67) 693-31-07
    Відділ ремонту гідравліки
  • +380 (67) 693-31-91
    Бухгалтерія
+380676933107
  • +380 (67) 693-31-07
    Головний Спеціаліст Гладинюк Юрій
  • +380 (68) 219-04-57
    Гідравлік Олексій
  • +380 (67) 219-04-57
    Відділ ремонту гідроциліндрів
  • +380 (67) 693-31-07
    Відділ ремонту гідравліки
  • +380 (67) 693-31-91
    Бухгалтерія
повернення товару протягом 14 днів безкоштовно

Купити гідророзподільники,гідроклапани, пропорційні розподіли в Києві за доступною ціною. Ми пропонуємо широкий асортимент: напрямні та дроселювальні

Компанія «Гідравлик Лайн» надає можливість купити гідророзподільники в Києві за доступною ціною. Ми пропонуємо широкий асортимент: напрямні та дроселювальні гідророзподільники золотистого, кранового та клапанного типу з ручним, механічним, електричним і гідравлічним керуванням провідних світових виробників

Гідророзподільник використовується в різних типах техніки. Серед них поліграфічна техніка, пожежна, сільськогосподарська техніка, дорожня й інша. Гідророзподільник забезпечує зупинку, пуск або зміну потоку робочої рідини в гідросистемах станків, пресів та іншої техніки із широким діапазоном робочих тисків (від 0 до 2000 барів). Діляться гідророзподільниками  на дроселювальні та напрямні.

Напрямні розподілювачі забезпечують зміну або припинення потоку рідини завдяки закриттю або відкриванню певних прохідних перерізів.

Дроселювальний гідророзподільник здатний контролювати витрату та напрямок руху рідини. Можна сказати, що дроселювальні гідророзподільники є комбінацією напрямного та регульованих розподілювачів із поєднаним керуванням.



Робочий тиск   р = ... 350 бар

Макс. Пропускна здатність

Ро = 500 л / мин









  • Гідророзподільник типу WE є золотистими гідророзподільниками з електромагнітним керуванням. Вони слугують для керування пуском, зупинком і напрямком об'ємного потоку.

  • Основні частини розподілювачів корпус (1), один або два магніти (2), золотник (3), а також одна або дві поворотні пружини (4).

  • У вимкненому стані золотушник (3) утримується зворотними пружинами (4) у середньому або вихідному положенні (за винятком імпульсного золотика). Золотник (3) приводиться в дію активними в олії магнітами (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою.

  • Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T.

  • Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотних пружин (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання.

  • Тип WE 6 6 6X/O... (доступно тільки для умовних позначень A, C і D, см. рис. нижче). У такому виконанні йдеться про двопозиційні розподілники з 2 магнітами без фіксатора. Безумовного положення золотушнику в зневодненому стані немає (бістабільний розподілювач).

  • Тип WE 6 6X/OF... (іпульсний золотник, тільки для умовних позначень A, C і D см. рис. нижче). За такого виконання йдеться про двопозиційні розподілники, з 2 магнітами та з фіксатором. Завдяки цьому забезпечується фіксація обох положень золотника та постійне збудження магніту більше не потрібне.
    • Гідророзподільник RPE3-063H11..., RPE3-063P11..., RPE3-063Y11..., RPE3-063Z11..., RPE3-063C11..., RPE3-062A51..., RPE3-062R21..., RPE3-062R11..., RPE3-062Х11... (Ду = 6 мм) з електромагнітним керуванням складаються з чавунного корпусу (1), керівного золотушнику (5), поворотних пружин (4) і циліндричних управлювальних соленоїдів (2, 3).

    • 3-позиційні гідророзподільники RPE3-06 обладнані двома соленоїдами та двома пружинами. 2-позиційні розподілники забезпечені або одним соленоїдом і однією пружиною, або двома соленоїдами та фіксатором у зборі.

    • Робочі соленоїди є соленоїдами постійного струму. Для живлення змінним струмом соленоїди обладнуються випрямлячами, які вбудовані прямо в роз'єми А, В (6, 7) або в котушку. Роз'єми (6, 7) повертаються на 90°. Ослабивши кріпильну гайку (8), соленоїди можна повертати або замінювати, не пошкоджуючи ущільнення гідророзподільника.

    • У разі несправності соленоїду або знечитування золотник гідророзподільника можна переміщати за допомогою переходу на ручне керування (9), за умови, що тиск у каналі Т не перевищує 25 барів.

    • Базове покриття корпусу гідророзподільника (1) — фосфатування, покриття соленоїдів (2, 3) — цинкування.


    Переваги гідророзподільників RPE3-06

    • Циліндричні соленоїди змінного або постійного струму зі знімними котушками — електричний роз'єм може повертатися в будь-якому напрямку на 90°.
    • Основне виготовлення: 4/3-, 4/2 — лінійні гідророзподільники з електромагнітним керуванням, типорозмір 06, максимальний робочий тиск до 320 барів, максимальна витрата робочої рідини до 80 л/хв.
    • Чотирикамерний золотник - зниження функціоналу залежить від в'язкості рідини.
    • Мастило золотників основних магістралей.
    • Кнопка переходу на ручне керування.
    • Монтажні розміри згідно з ISO 4401-03-02-0-94, DIN 24 340-А6.
    • Вироби сертифіковані за CSA (сертифікат надається за запитом споживача).

     1   Ідентифікаційний код гідророзподільників RPE3-06...

  • Структура умовного позначення

    RPE3 - 06   3   Z11 / 02400   E1   *   *


    Перехід на ручне керування:
    без позначень. = стандартний.

    Електричний роз'єм EN 1745301-803-A:
    без позначень= без роз'єму.

    Тип котушки соленоїду:
    E1 = з роз'ємом через DIN;
    E2 = з роз'ємом через DIN і гасячим діодом;
    E3 = з роз'ємом по AMP;
    E4 = з роз'ємом за AMP і гасячим діодом;
    E5 = з вбудованим випрямлячем і роз'ємом через DIN.

    Номінальна напруга живлення соленоїдів:
    Живлення постійним струмом
    01200 = 12 В
    02400 = 24 В
    04800 = 48 В
      Живлення змінним струмом
    02450 = 24 В
    11550 = 115 В
    23050 = 230 В
    Позначення золотника (Див. таблицю 2 нижче):
    Z11
    C11
    H11
    P11
    Y11
    L21
    B11
    Y41
    Z21
    C41
    F11 R11
    R21
    A51
    P51
    Y51
    C51
    Z51
    Z71
    Z81
    Z91
    R31
    H51
    F51
    Z11
    X11
    C11
    H11
    K11
    N11
    F11
    X25
    J15
    J75

    Кількість робочих положень:
    2 = 2-позиційний;
    3 = 3-позиційний.

    06 = типорозмір відповідно до стандарту CETOP 03 (Ду=6 мм)

    RPE3 = гідророзподільник з електромагнітним керуванням

    Характеристики

    Максимальний робочий тиск:

    Отвори: P-A-B
    Отвір: T



    бар
    Пост. ток Перем. струм
    320
    210
    320
    210
    Максимальна витрата л/хв 80 80
    Діапазон температур довкілля до +50
    Діапазон температур робочої рідини -20 ... +80
    Діапазон в'язкостей рідини сСт 20 ... 400
    Рекомендована в'язкість сСт 25
    Клас чистоти робочої рідини клас 20/18/15 по
    ISO 440 (1999)
    Максимально друмчасте коливання напруги
    пост. струм: ±10%
    Максимальна частота перемикань
    1/год

    15000
    Експлуатаційний ресурс цикли 107
    Монтажне положення на вибір
    Маса з одним електромоделем кг 1,6 1,6
    Маса з двома електромагнітними кг 2,2 1,2
       Примітка: використання рідин за температур понад 80 °C призводить до прискореного погіршення якості рідин і характеристик ущільнювальних прокладок



Характеристики
Основні
СтанНовий
Країна виробникЧехія
Кількість гідроліній4 шт.
Тип розподільникаЗолотниковий
Умовний прохід6 мм
УправлінняЕлектромагнітне
Користувацькі характеристики
ВиробникArgo Hytos
Специфікація
Інформація для замовлення
