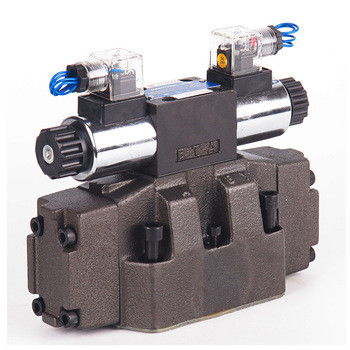

Гідророзподільник промисловий 4WEH16, RPEР4-16, 4WE16

• Клапан типу 4WEH16 являє собою золоту гідророзподільник з електрогідравлічним керуванням. Він слугує для керування пуском, зупинком і напрямком об'ємної витрати.


• Гідророзподільник складається, зазвичай, з корпусу (1) головного клапана, основного золотника (2), однієї або двох поворотних пружин (3.1) і (3.2) й керівного клапана (4) з одним або двома електромагнітними "a" (5.1) і/або "b" (5.2).


• Основний золотник (2) у головному клапані утримується в нейтральному або вихідному положенні пружинами або за дії тиску. Дві пружинні порожнини (6) і (8) з'єднуються у вихідному положенні керівником клапаном (4) без напору з гідробаком. Подавання оливи в системі керування для керівного клапана відбувається каналом керування (7). Можливий або внутрішній, або зовнішній підведення оливи (зовнішній підвод через порт X).


• Під час керування керівним клапаном, наприклад, електромагнітним "a", золотник (10) зміщується вліво, і внаслідок цього в пружинній порожнині (8) порушується тиск керування. У пружинній порожнині (6) немає тиску.


• Тиск керування діє на ліву сторону основного золотника (2) і переміщає його до пружини (3.1). Отже, у головному клапані з'єднується порт P з B, а порт A з T.

Монтажна поверхня розподілювачів 4WEH16

• Після вимкнення електромагнітного золотнік (10) повертається у вихідне положення (за винятком імпульсного золотника). Пружинна порожнина (8) розвантажується до гідробака.


• Відведення оливи із системи керування здійснюється всередині (по каналу T) або зовні (по каналу Y). Допоміжний пристрій керування (9) на вибір може переміщати золотник (10) без збудження електромагнітного електромагнітного живлення.


• За допомогою двох поворотних пружин (3.1) і (3.2) у пружинних порожнинах (6) і (8) основний золотник (2) утримується, наприклад, у разі вертикального розміщення вентиля в середньому положенні, без тиску керування.

Структура умовного позначення

4WEH

16

*

G

7X/

* 6E

G24

N9 ET K4

Ручне дублювання: без позначень. = без допоміжного пристрою керування N9 = з прикритим допоміжним пристроєм керування N = з допоміжним пристроєм керування  Підвод оливи: без позначень. = Зовнішнє підведення оливи, зовнішнє відведення оливи E = Внутрішнє підведення оливи, зовнішнє відведення оливи ET = Внутрішнє підведення оливи, внутрішнє відведення оливи T = Зовнішнє підведення оливи, внутрішнє відведення оливи Наявність електророз'єму: K4 = без електророз'єму (стандарт)

Напруга живлення: G24 = постійний струм 24 В W230 = змінний струм 230 В 50/60 Гц

Повернення золотника в управлювальному клапані з 2 положеннями контакту та 2 електромагнітними можливо тільки для золотника A, B, C, D, K, Z і гідравлічного повернення золотника в головному клапані: без позначень. = з пружинним поверненням O = без пружинного повернення OF = без пружинного повернення з пазом для упору Керувальний клапан: 6E = розподілювач з підвищеними параметрами (R-RS 23178)

Серія 7X = 72-79 — типорозмір 16

Тип золотника (Див. гідросхеми нижче): A B C D Y E F T H J Q L M P R V W U G S

Повернення золотника в головному клапані: без позначень. = за допомогою пружин H = гідравлічний

Типорозмір (вузловий прохід) 16

Гідророзподільник чотириходовий з електрогідравлічним керуванням (робочий тиск 4WEH - до 280 барів, H-4WEH - до 350 бар)

ЗАСТОСУВАННЯ: У гідравлічних системах необхідно дотримуватися зазначених класів чистоти компонентів. Ефективна фільтрація запобігає виникненню несправностей і одночасно підвищує термін експлуатації компонентів.

Характеристики

Макс. Пропускна здатність

ідророзподільник імпортний високоякісний виробництва Чехії — Argo Hytos, Італія — Atos, Польщі Ponar, HydroPack Туреччина, Болгарія, Німеччина, Італія та інших провідних заводів гідравліки з двостороннім електромагнітним керуванням схема 14 "H Center".

Умовний прохід 6 мм.

Напруга живлення котушок: Г12, Г24, 110 В, 220 В, 380 В

Схема керування потоками рідини — аналог вітчизняного гідророзподільника типу ВЕ6.14 з  двостороннім електромагнітним керуванням —

Ми надаємо гарантію 24 місяці на імпортні гідророзподільники незалежно від гідросхеми або напруги на котушках.

Гідравлічна схема гідророзподільника RH06 H Center/ 4WE6 (аналог ВЕ6.14 )

Гідравлічні розподілники імпортні типу RH06/ 4WE6 ( аналог ВЕ6.14 ) призначені для керування й зміни напрямку або пуску та зупинки потоками робочих рідин у гідравлічних системах. Перемикання положення золотника відбувається за допомогою керівного елемента — електромагнітного (привода електромагнітного).

Гідравлічні розподілники типу RH06/ 4WE6 ( аналог ВЕ6.14 )  є двопозиційним з одностороннім керуванням, з умовним проходом 6 мм, нормально-закритими з пружинним поверненням золоту.

За виглядом приєднання гідророзподільники мають стикове виготовлення. Гідравлічні розподілники знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці.

Застосовується в гідравлічних системах верстатів, пресів, гідроагрегатах, гідролінійках з автоматичним і напівавтоматичним циклом роботи, всіляких стаціонарних машинах із тиском до 32 МПа, а також як пілот, наприклад, на бурових установках.

Рисувал і габаритні розміри імпортного гідророзподільника аналог ВЕ6.14.
