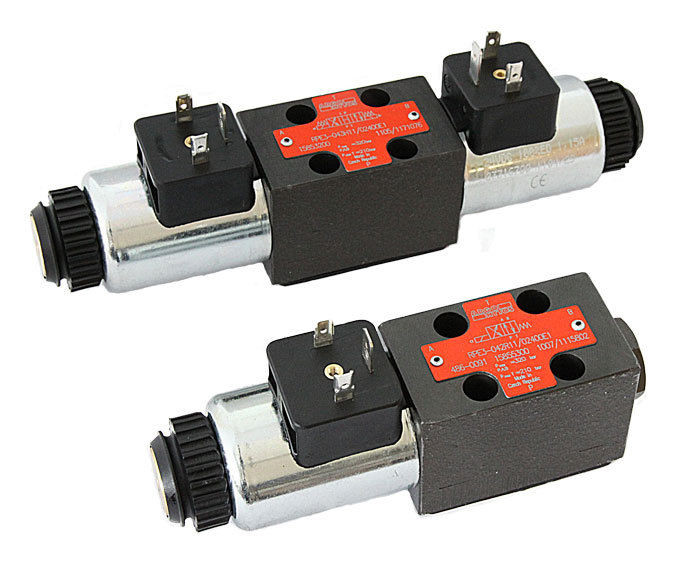

Гідророзподільники Argo Hytos NG 6 (Cetop 3)

Гідророзподільники, гідравлічні клапани,монтажні плити, датчики тиску, електроніка Argo-HytosКоманія Гідравлік Лайн — є офіційним дистрибютором продукції Argo Hytos (Чехія) Гідравлічні розподілники Клапани контролю тиску Вкруті гідравлічні клапани Пропорційні клапани редукційні клапани запобіжні клапани монтажні плити системи очищення й контролю чистоти гідравлічної олії Компанія Argo-Hytos є постачальником гідравлічних компонентів для промисловості та мобільних гідравлічних систем розподілювачі з ручним керуванням (золотникові) RPR3-04 30 (8) 320 (4600) D02 (NG4) RPR3-06 80 (21) 350 (5100) D03 (NG6) 4/2 і 4/3 Гідророзподільники з гідравлічним керуванням (золотникові) RPH3-06 80 (21) 350 (5100) D03 (NG6) 4/2 і 4/3 Гідророзподільники з електромагнітним керуванням (золотникові) RPEL1-06 50 (13) 250 (3600) D03 (NG6) RPEK1-03/B 60 (16) 250 (3600) RPE3-04 30 (8) 320 (400) RPE3-0-0) 350 (5100) D3) D (GN6N6A3) (21) 350 (5100) D03 (NG6) RPEW4-06 80 (21) 350 (5100) D03 (NG6) RPE4-10 140 (37) 350 (5100) D05 (NG10) RPEW4-10 140 (37) 350 (5100) D05 (NG10) RPEK1-03 20 (5) 250 (36) 24/2/3 Гідроподрібники з пілотним керуванням (золячі) REPH416-7) 320 (4600) D07 (NG16) RPEH4-25 600 (159) 320 (4600) D08 (NG25) 2/2 Електромагнітні вкрутні клапани керування (катридні) SD2E-B2 60 (16) 350 (5100) 7/8-14 UNF SD2E-A2 30 (8) 350 (5100) 3/16 UNF 3/2 Електомагні ворні клапани керування (катриджні) PD2E 30 (8) 80 (1200) slip-in SD2E-B3 60 (16) 350 (5100) 7/8-14 UNF SD2E-A3 30 (8) 350 (5100) 3/4-16 UNF 4/2 Електмагнітні вкрутні клапани керування (катриджні) SD2E-4 30 (8) 350 (500) 3/416-UNFDE4-B (16) 350 (100) 7/8-14 UNF 2/2 Єлектромагнітні ввертні клапани керування (катриздні) ROE3-04 25 (7) 250 (3600) M22x1,5 SD3E-A2 30 (8) 420 (6100) 3/4-16 UNF SD3E-B2 75 (20) 420 (6100) 7/8-14 UN 2/2 Еагнітні ворні клапани керування (триджменти) SDE-3A-2 30 (8) 350 (5100) 3/4-16 UNF ROE3-06 63 (13) 250 (3600) M22x1,5 2/2 електромагнітні вкрутні клапани керування (картриджні) SD1M-A2/S 20 (5) 250 (3600) 3/4-16 UNF

RPE3-06 гідророзподільники з електромагнітним керуванням, Ду = 6 мм

Гідророзподільник RPE3-063Z11/02400E1

Принцип дії гідророзподільників RPE3-06 Гідророзподільник RPE3-063H11..., RPE3-063P11..., RPE3-063Y11..., RPE3-063Z11..., RPE3-063C11..., RPE3-062A51..., RPE3-062R21..., RPE3-062R11..., RPE3-062Х11... (Ду = 6 мм) з електромагнітним керуванням складаються з чавунного корпусу (1), керівного золотушнику (5), поворотних пружин (4) і циліндричних управлювальних соленоїдів (2, 3).   3-позиційні гідророзподільники RPE3-06 обладнані двома соленоїдами та двома пружинами. 2-позиційні розподілники забезпечені або одним соленоїдом і однією пружиною, або двома соленоїдами та фіксатором у зборі.   Робочі соленоїди є соленоїдами постійного струму. Для живлення змінним струмом соленоїди обладнуються випрямлячами, які вбудовані прямо в роз'єми А, В (6, 7) або в котушку. Роз'єми (6, 7) повертаються на 90°. Ослабивши кріпильну гайку (8), соленоїди можна повертати або замінювати, не пошкоджуючи ущільнення гідророзподільника.   У разі несправності соленоїду або знечитування золотник гідророзподільника можна переміщати за допомогою переходу на ручне керування (9), за умови, що тиск у каналі Т не перевищує 25 барів.   Базове покриття корпусу гідророзподільника (1) — фосфатування, покриття соленоїдів (2, 3) — цинкування.

Переваги гідророзподільників RPE3-06 Циліндричні соленоїди змінного або постійного струму зі знімними котушками — електричний роз'єм може повертатися в будь-якому напрямку на 90°. Основне виготовлення: 4/3-, 4/2 — лінійні гідророзподільники з електромагнітним керуванням, типорозмір 06, максимальний робочий тиск до 320 барів, максимальна витрата робочої рідини до 80 л/хв. Чотирикамерний золотник - зниження функціоналу залежить від в'язкості рідини. Мастило золотників основних магістралей. Кнопка переходу на ручне керування. Монтажні розміри згідно з ISO 4401-03-02-0-94, DIN 24 340-А6. Вироби сертифіковані за CSA (сертифікат надається за запитом споживача).

 1   Ідентифікаційний код гідророзподільників RPE3-06...

Структура умовного позначення RPE3 - 06   3   Z11 / 02400   E1   *   *                 Перехід на ручне керування: без позначень. = стандартний. Електричний роз'єм EN 1745301-803-A: без позначень. = без роз'єму. Тип котушки соленоїду: E1 = з роз'ємом через DIN; E2 = з роз'ємом через DIN і гасячим діодом; E3 = з роз'ємом по AMP; E4 = з роз'ємом за AMP і гасячим діодом; E5 = з вбудованим випрямлячем і роз'ємом через DIN. Номінальна напруга живлення соленоїдів: Живлення постійним струмом 01200 = 12 В 02400 = 24 В 04800 = 48 В   Живлення змінним струмом 02450 = 24 В 11550 = 115 В 23050 = 230 В Позначення золотника (див. таблицю 2 нижче): Z11 C11 H11 P11 Y11 L21 B11 Y41 Z21 C41 F11 R11 R21 A51 P51 Y51 C51 Z51 Z71 Z81 Z91 R31 H51 F51 Z11 X11 C11 H11 K11 N11 F11 X25 J15 J75 Кількість робочих положень: 2 = 2-позиційний; 3 = 3-позиційний. 06 = типорозмір відповідно до стандарту CETOP 03 (Ду=6 мм) RPE3 = гідророзподільник з електромагнітним керуванням

Характеристики Максимальний робочий тиск: Отвори: P-A-B Отвір: T бар Пост. ток Перем. струм 320 210 320 210 Максимальна витрата л/хв 80 80 Діапазон температур довкілля oС до +50 Діапазон температур робочої рідини oС -20 ... +80 Діапазон в'язкостей рідини сСт 20 ... 400 Рекомендована в'язкість сСт 25 Клас чистоти робочої рідини клас 20/18/15 по ISO 440 (1999) Максимально друмчасте коливання напруги пост. струм: ±10% Максимальна частота перемикань 1/год 15000 Експлуатаційний ресурс цикли 107 Монтажне положення на вибір Маса з одним електроном кг 1,6 1,6 Маса з двома електромагнітними кг 2,2 1,2    Примітка: використання рідин за температур понад 80 °C призводить до прискореного погіршення якості рідин і характеристик ущільнювальних прокладок.

 2   Конфігурації золотників (гідравлічні схеми) розподілювачів RPE3-06

ЗАСТОСУВАННЯ: Експлуатаційні обмеження максимальної гідравлічної потужності, що передається золотистом, замірюються за v = 32 мм/с2 і t = 40°.

 3   Габаритні та приєднувальні розміри розподілювачів RPE3-06

 4   Основні типи гідророзподільників RPE3-06... для підбору аналогів

     Шановні гості сайту! Придбати аналоги гідророзподільників Argo-Hytos RPE3-06... з наявності можна, відправивши заявку на електронну пошту (в правому верхньому)

Гідророзподільник типу WE є золотистими гідророзподільниками з електромагнітним керуванням. Вони слугують для керування пуском, зупинком і напрямком об'ємного потоку. Основні частини розподілювачів корпус (1), один або два магніти (2), золотник (3), а також одна або дві поворотні пружини (4). У вимкненому стані золотушник (3) утримується зворотними пружинами (4) у середньому або вихідному положенні (за винятком імпульсного золотика). Золотник (3) приводиться в дію активними в олії магнітами (2). Для забезпечення бездоганної працездатності порожнину магніту має бути наповнена оливою. Зусилля від магніту (2) передається за допомогою штовхача (5) на золотник (3) і переміщує його з нейтральної позиції в потрібне кінцеве положення. Завдяки цьому реалізується необхідний напрямок руху об'ємного потоку від P до A и от B до T или от P до B и от A до T. Після вимкнення магніту (2) золотник (3) переміщається за допомогою поворотних пружин (4) у своє вихідне положення. Як додаткова опція може застосовуватися ручне дублювання (6), за допомогою якого можна переміщати золотник (3) без збудження електромагнітного випромінювання. Тип WE 6 6 6X/O... (доступно тільки для умовних позначень A, C і D, см. рис. нижче). За такого виконання йдеться про двопозиційні розподілники з 2 магнітами без фіксатора. Безумовного положення золотуха в зневодненому стані немає (бістабільний розподілювач). Тип WE 6 6X/OF... (іпульсний золотник, тільки для умовних позначень A, C і D см. рис. нижче). За такого виконання йдеться про двопозиційні розподілники, з 2 магнітами та з фіксатором. Завдяки цьому забезпечується фіксація обох положень золотника та постійне збудження магніту більше не потрібне.

Монтажна поверхня розподілювачів 4WE6

Ідентифікаційний код і параметри гідророзподільників Rexroth 4WE6...6...

Структура умовного позначення 4WE   6   Е   6X/   *   E   G24   N9 K4                 Ручне дублювання: N9 = з прихованим ручним дублюванням (стандарт) N = з ручним дублюванням без позначень. = без ручного дублювання Наявність електророз'єму: K4 = без електророз'єму (стандарт) Напруга живлення: G24 = постійний струм 24 В W230 = змінний струм 230 В 50/60 Гц W110 = Змінний струм 120 В або 110 В 50/60 Гц E = Мокрий магніт підвищеної потужності (працює в олії) зі знімною котушкою Тип повернення золотистика: без позначень. = з пружинним поверненням O = без пружинного повернення OF = без пружинного повернення з фіксатором Серія 6X: від 60 до 69 незмінні установлювальні та приєднувальні розміри Тип золотника (Див. гідросхеми нижче): A B C D Y E F T H J Q L M P R V W U G Типорозмір (вузловий прохід) 6 Чотирилінійний гідророзподільник з функціями в олії електромагнітними постійного або змінного струму

Характеристики Максимальний робочий тиск: Отвори: P-A-B Отвір: T бар Пост. ток Перем. струм 350 210 350 160 Максимальна витрата л/хв 80 60 Робоча рідина Робоча рідина на мінеральній основі (HL, HLP) згідно з DIN 51524; біологічно швидко розкладна робоча рідина згідно з VDMA 24568; HETG (рапсова олія); HEPG (полігліколь); HEES (синтетичні ефіри) Діапазон температур робочої рідини oС -30 ... +80 Температура довкілля oС до +50 Діапазон в'язкостей рідини сСт 25 ... 2320 Допустимий ступінь забруднення рідини клас 20/18/15 по  ISO 4406:1999 Час витримування в перемиканому стані тривалий Маса з одним електроном кг 1,45 Маса з двома електромагнітними кг 1,95

ЗАСТОСУВАННЯ: У гідравлічних системах необхідно дотримуватися зазначених класів чистоти компонентів. Ефективна фільтрація запобігає виникненню несправностей і одночасно підвищує термін експлуатації компонентів.  ЗАСТОСУВАННЯ 1: Вимоги щодо контролю стану робочої рідини, а також граничні значення забруднень дані в технічному паспорті R-RS 07300. Для вибору фільтрів см. технічні паспорти R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 та R-RS 50088.

Гідравлічні схеми (конфігурації) розподілювачів Rexroth 4WE6 серії 60-69

ЗАСТОСУВАННЯ: Умовне позначення Е тільки з положенням "а" вказується на замовлення, як...ЕА...  ЗАСТОСУВАННЯ 1: Умовне позначення E1-: P — A/B попереднє розвантаження від тиску. Обережно: уникайте перевищення допустимого тиску під час застосування диференціального гідроциліндру!

Основні типи гідророзподільників Rexroth 4WE6...6X для підбору аналогів
