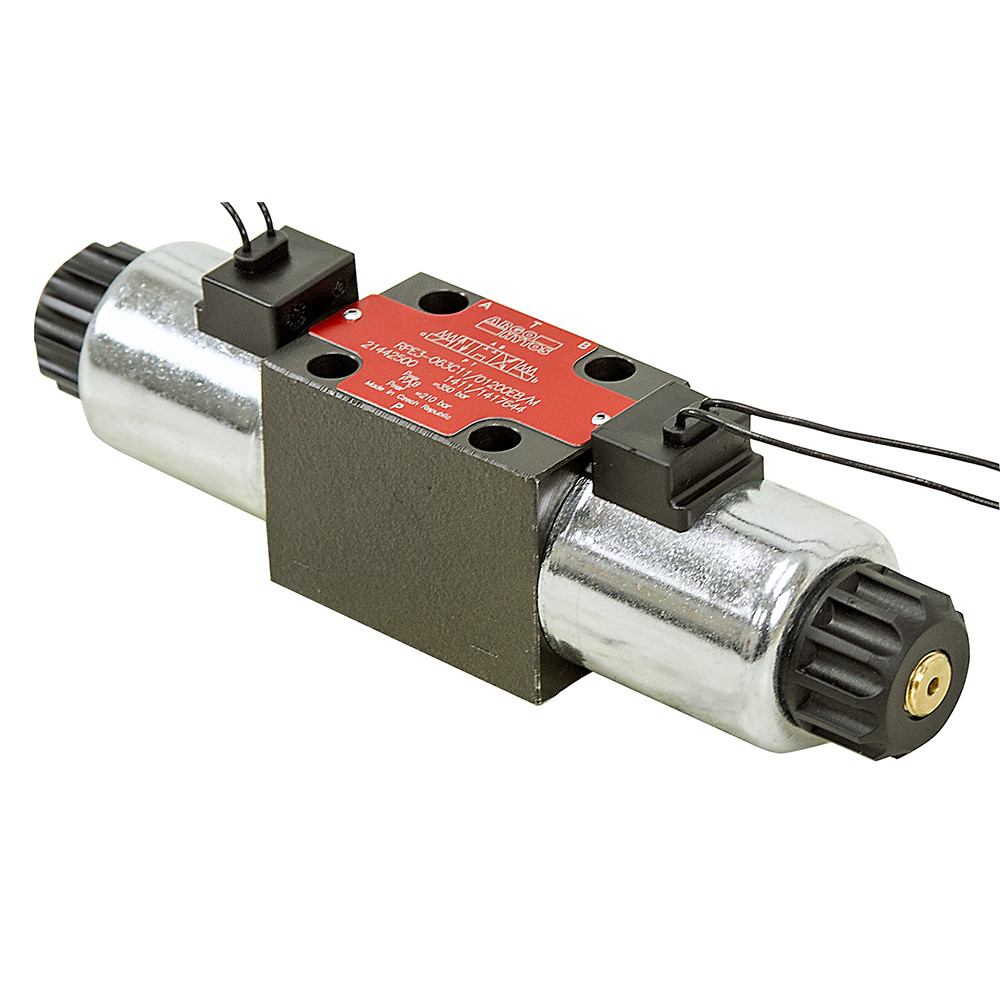

DS3 гідророзподільник з електромагнітним керуванням, серія 10
Распределитель DS3-S1/10N-D24-K1 |
Принцип дії розподілювачів DS3
- Розподільник із монтажною поверхнею відповідно до стандартів ISO 4401 (CETOP RP121H).
- Корпус клапана зроблений із високоміцного литого чавуну із широкими внутрішніми проходами для зменшення падіння тиску потоку. Використовуються оливнаповнені електромагнітними зі змінними котушками (для отримання додаткової інформації про електромагнітні замки. Електромагніти (солонади, котушки) C22S3, C20.S63).
- Клапан постачається в 3- або 4- лінійному виконанні з 2 або 3 положеннями та з декількома взаємозамінними золотниками з різними положеннями каналів.
- Клапан може постачатися з електромагнітними, розрахованими або на постійний, або на змінний струм. Живлення електромагнітних, розрахованих на постійний струм, також може здійснюватися і від змінного струму, через використання електророз'ємів із вбудованим випрямлячем (див. параграф 7.2).
- Напрямні розподільні клапани DS3 з електромагнітними, розрахованими на живлення постійним струмом, також можуть постачатися з електророз'ємами DUAL DIN 43650.
- Напрямні розподільні клапани DS3 з електромагнітними, розрахованими на живлення постійним струмом, також можуть постачатися в конфігураціях для м'якого пуску (см.пар.14), а також із ручним керуванням, що здійснюється важелем.
|
Монтажна поверхня розподілювачів DS3 |
Ідентифікаційний код гідророзподільників DS3-...
Структура умовного позначення
| DS |
- |
3 |
- |
TA |
- |
10 |
- |
N |
- |
D24 |
- |
K1 |
- |
* |
|
| |
|
|
|
|
|
|
Ручне дублювання:
пропустити для дублювання вбудованого в трубку електромагнітного (стандарт)
CM = захисний гумовий ковпачок ручного дублювання
CH = важіль ручного дублювання (тільки для постійного струму)
CP = кнопка ручного дублювання (тільки для постійного струму)
CPK = кнопка ручного дублювання з фіксатором (тільки для постійного струму)
|
 |
|
Електричне з'єднання котушки:
K1= вилка електророз'єму DIN 43650 (стандартний варіант)
K7= вилка електророз'єму DEUTSCH DT04 2P (постачається тільки з котушками D12 і D24)
K12= вилка електророз'єму M12
Котушки з роз'ємом K1 і електророз'єми DUAL DIN 43650 постачаються разом
|
 |
Напруга живлення котушок:
Живлення постійним струмом
D00 = клапан без котушок (см. ПРИМ.)
D12 = 12 В
D24 = 24 В
D28 = 28 В
D48 = 48 В
D110 = 110 В
D220 = 220 В |
|
Живлення змінним струмом
A00 = клапан без котушок (см. ПРИМ.)
A24 = 24 В - 50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц / 120 В - 60Гц
A230 = 230 В - 50 Hz
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц |
|
 |
|
Ущільнення:
N = Ущільнення NBR для мінеральних олив (стандартний варіант)
V = Ущільнення FPM для спеціальних рідин
|
 |
|
Серія: (габаритні та монтажні розміри не змінюються від 10 до 19)
|
 |
Тип золотника (Див. параграф 3):
S*
SA*
SB* |
RSA*
RSB* |
TA
TB
TA*
TB* |
RK |
|
 |
|
Розмір відповідно до стандарту CETOP 03
|
 |
|
Розподільник з електромагнітним керуванням
|
Перелік постачаєних розподілювачів DS3- |
|
Характеристики
Максимальний робочий тиск:
Отвори: P-A-B
Отвір: T |
бар |
Пост. ток |
Перем. струм |
350
210 |
350
160 |
| Максимальна витрата |
л/хв |
100 |
90 |
| Падіння тиску Δp-Q |
см. 4 |
| Експлуатаційні обмеження |
см. 6 |
| Електричні обмеження |
см. 7 |
| Електричні роз'єми |
см. 14 |
| Діапазон температур довкілля |
oС |
-20 ... +50 |
| Діапазон температур робочої рідини |
oС |
-20 ... +80 |
| Діапазон в'язкостей рідини |
сСт |
10 ... 400 |
| Рекомендована в'язкість |
сСт |
25 |
| Допустимий ступінь забруднення рідини |
клас 20/18/15 по
ISO 4406:1999 |
| Маса з одним електромоделем |
кг |
1,5 |
1,35 |
| Маса з двома електромагнітними |
кг |
2,0 |
1,8 |
Гідравлічні рідини
Використовуйте гідравлічні рідини на основі мінеральних олив типу HL або HM відповідно до стандарту ISO 6743/4. Для цих рідин використовуйте ущільнення NBR (код N). Для рідин типу HFD-R (фосфатних ефірів) використовуйте ущільнення FPM (код V). Щодо використання інших типів рідин, як-от HFA, HFB, HFC, проконсультуйтеся в нашому відділі технічної підтримки.
Використання рідин за температур понад 80
З веде до прискореного погіршення якості рідин і характеристик ущільнювальних прокладок. Рідина має зберігати свої фізичні та хімічні властивості.
|
ЗАСТОСУВАННЯ: Гайки фіксації котушок і кільця ущільнювачів (OR) постачаються разом із клапанами
ЗАСТОСУВАННЯ 1: електромагнітний клапан DS3 може постачатися з нестандартним захисним покриттям корпусу для функціонування в агресивному робочому середовищі. Щодо вибору одного з різновидів цього покриття проконсультуйтеся в нашому відділі технічної підтримки. |
Гідравлічні схеми (конфігурації) розподілювачів DS3-.
|
|
|
|
Розроблено
ТОВ ПКФ "ТАУРУС"
Copyright © 2009-2017 |
   |
-
Характеристики
Максимальний робочий тиск:
Отвори: P-A-B
Отвір: T |
бар |
Пост. ток |
Перем. струм |
320
210 |
320
210 |
| Максимальна витрата |
л/хв |
80 |
80 |
| Діапазон температур довкілля |
oС |
до +50 |
| Діапазон температур робочої рідини |
oС |
-20 ... +80 |
| Діапазон в'язкостей рідини |
сСт |
20 ... 400 |
| Рекомендована в'язкість |
сСт |
25 |
| Клас чистоти робочої рідини |
клас 20/18/15 по
ISO 440 (1999) |
| Максимально друмчасте коливання напруги |
пост. струм: ±10% |
| Максимальна частота перемикань |
1/год |
15000 |
| Експлуатаційний ресурс |
цикли |
107 |
| Монтажне положення |
на вибір |
| Маса з одним електромоделем |
кг |
1,6 |
1,6 |
| Маса з двома електромагнітними |
кг |
2,2 |
1,2 |
Примітка: використання рідин за температур понад 80 °C призводить до прискореного погіршення якості рідин і характеристик ущільнювальних прокладок |
