Ремонт систем гідростатичного приводу зернозбиральних комбайнів CASE

Компанія Гідравлік Лайн на протязі всієї своєї історії займається ремонтом систем гідростатичного приводу зернозбиральних комбайнів CASE. Система гідростатичного приводу передає крутний момент від двигуна до механічної трансмісії(коробці швидкостей) комбайна, крім того, забезпечуючи плавне зміна частоти обертання . Така передача як правило складається з таких основних частин, як гідронасоси, гідромотори, бака з робочою рідиною, системи фільтрів, рукавів(шлангів) високого і низького тиску, клапани уповільнення і механізму управління. Більшість зернозбиральних комбайнів багатьох світових виробників мають подібні гідростатичні трансмісії. Як правило, найбільш схильними до виходу з ладу є гідростатичний насос і гідростатичний мотор.

Нижче наведені фото таких агрегатів:

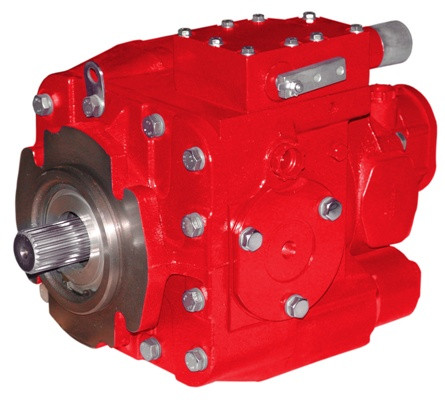

Гідростатичний насос 400478A1 комбайни CASE 2388

Гідромотор 400475A2 комбайни CASE 2388

Крім описаних в сервісному керівництві і відомих більшості механіків і інженерів операцій, ми, на мій погляд, маємо досить унікальною можливістю перевірки агрегатів на стенді як до ремонту, так і після його виконання. Як правило, такий підхід дозволяє виявити не тільки основну проблему (причину звернення в ремонт), а також супутні проблеми, які найближчим часом можуть розвинутися у відмову сайту. Також ці процедури дають можливість виконати якісний і повний ремонт і дозволяють говорити про гарантія на виконаний ремонт.

В ремонтах гідростатичних вузлів, а також їх приводі, ми віддаємо перевагу оригінальним запасним частинам, проте не завжди такі запасні частини доступні до замовлення. Нерідко, виробник не дає можливості поставки окремих запасних частин, а пропонує придбати вузол в зборі.

Розуміючи становище клієнта в наш нелегкий час, ми прийшли до висновку про необхідність виробництва таких запасних частин, а також особливо дорогих деталей цих вузлів на вітчизняних підприємствах. Нами, спільно з конструкторським і технологічним персоналом заводів були проведені досить об'ємні роботи по дослідженню, узгодження конструкції і технології, а також випробувань таких запасних частин. В результаті цих робіт, ми можемо стверджувати, що деякі зразки не лише впритул наблизилися, але й обійшли за якістю і довговічності оригінал.

Нижче ми наводимо декілька фото таких запасних частин у якості прикладу:

Муфта привода насоса ГСТ комбайнів CASE 1666-2166-2388.
Аналог 196482C3.
Збільшена по відношенню до оригіналу довжина шлицевой частини дає істотне збільшення ресурсу цієї муфти та валу, що сполучається з нею по шлицам.

Муфта привода насоса ГСТ комбайнів CASE 5088.
Аналог 84136696.
Також подовжена по відношенню до оригіналу.

Приставне дно насоса і двигуна ГСТ.
Окремо завод-виробник не постачає.
Деталь є частиною наборів 1346254C1 (насос) 1980138C1 (гідромотор) по каталогу CNH.

Розподільника насоса і двигуна ГСТ.
Аналог деталей 1346255C1 (насоса) і 1980139C1 (мотора)

Вал гідронасоса CASE 1666 - 2166-2188.
Аналог деталі 1980169C1.

Вал гідронасоса CASE 2366-2388-5088.
Аналог деталі 403149A1.

Плунжер качающей групи. За CNH окремо не поставляється.
Частина комплекту 1346254C1 (насос) 1980138C1 (гідромотор) по каталогу CNH.

Блок циліндрів. За CNH окремо не поставляється.
Частина комплекту 1346254C1 (насос) 1980138C1 (гідромотор) по каталогу CNH.

У будь-якому випадку, при використанні в процесі ремонту вузлів неоригінальних деталей (замінників), клієнт отримує про це інформацію в першу чергу і, фактично вибір за ним. Важливо зазначити, що використання в якості замінників при ремонті перевірених запасних частин вітчизняного виробництво різко скорочує витрати на ремонт, а часом робить ремонт можливим у випадку, якщо оригінальні запасні частини певних найменувань не поставляються. В останньому випадку каталог запчастин CNH, замість номера дає в переліку абревіатуру NSS (Not supplied separately).

Крім виготовлення запасних частин, на одному з підприємств з якими ми співпрацюємо, розроблені та випробувані зразки комплектних виробів : гідростатичного насоса і гідростатичного мотора. Після стендових випробувань, вони пройшли також польові випробування в 2013-2014 роках. Всі агрегати мають 100% адаптацію до комбайнів CASE і не вимагають ніяких переробок при установці замість штатних. На всі такі агрегати діє гарантія.

Нижче наведені фото таких вузлів:

Гідростатичний насос комбайна 2388-5088.
Аналог сайту 400478A1.

Гідростатичний двигун комбайна 2388-5088.
Аналог сайту 400475A1.

К нам в ремонт попадает достаточно большое количество техники 1990-х-2000-х годов выпуска, имеющей значительную наработку. Именно на такую технику рассчитаны данные решения. В нынешних условиях, приобретение новых оригинальных узлов при невозможности ремонта штатных, может сделать ремонт такой техники экономически нецелесообразным.

Гидравлик Лайн проводит ремонт гидравлики Case за 1 день.
