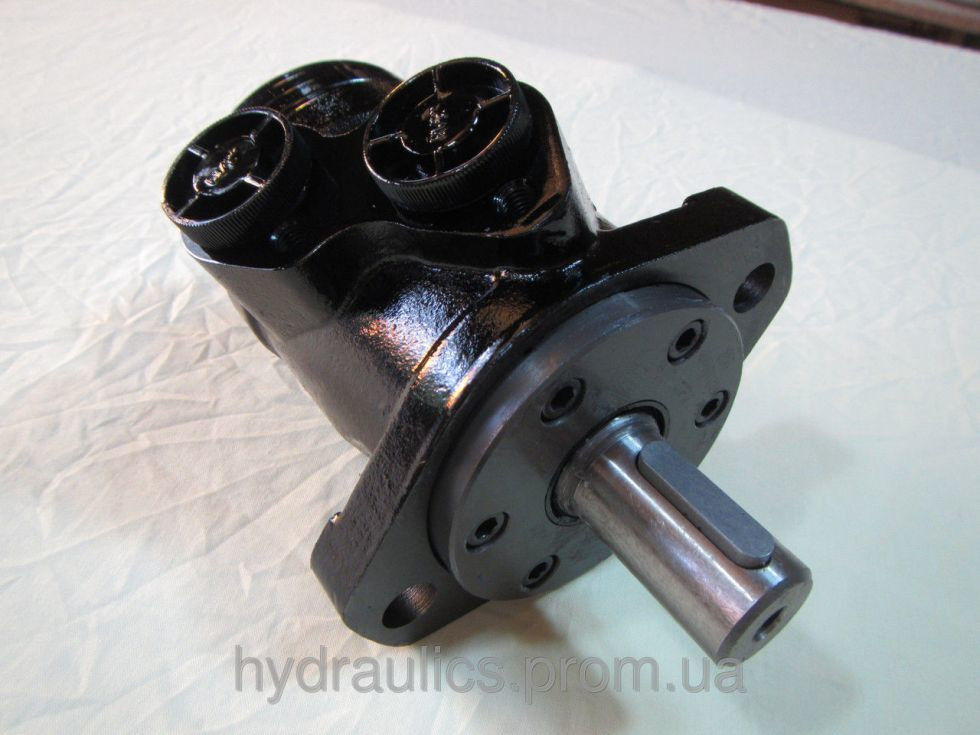

Гідромотори OMP, MP, MAP

Гідромотори Vickers, Bosch-Rexroth, Parker, Denison, Kawasaki, Sauer Danfoss, Linde, OMFB, Kracht, Vivoil, Marzocchi, B&C;, M+SГідравлічні мотори (гідромотори) — це двигуни, призначені для повідомлення обертального руху на необмежений кут повороту вихідної ланки. Гідромотори мають високу потужність і високий коефіцієнт корисної дії, перетворюючи енергію потоку рідини на енергію механічну.Гідромотори широко використовують у сучасній будівельній, дорожній, буровій, авіаційній, комунальній техніці. І це не дивно. Адже головні переваги, яким мають гідромотори перед найпоширенішими електромоторами, полягають у такому: розмір гідромоторів утричі, а маса — у 15 разів менше, ніж відповідні показники електромоторів тієї ж потужності. Водночас діапазон частоти обертання гідромоторів істотно ширший, а час їх запуску й розгона прирівнюється до част секунд. Гідромотори (мотори) шестерні, аксіально-поршневі, радіально-поршневі, пластинчасті, героторні різних розмірів і характеристик. Виробництва Vickers, Bosch-Rexroth, Parker, Denison, Kawasaki, Danfoss, Linde, OMFB, Kracht, Vivoil, Marzocchi, B&C.; Застосування — різні типи тракторів, екскаваторів, бульдозерів, трубоунів, сельхозтехніки, автомобілів, електропостачань, автонавантажувачів, електрокарів і будь-якої іншої промислової та сільськогосподарської техніки... Гедрообладнання від компанії Гідравлік ЛайнГідравлічне обладнання використовується в будівництві, металургії, машинобудуванні, сільськогосподарській галузі, кузневоспресовому обладнанні в багатьох інших сферах. Така техніка є досить складною, для підтримки працездатності потребує правильного технічного обслуговування й поточних ремонтів. Гідрообладнання вимагає дбайливого використання й експлуатації, це важлива умова його довгої роботи. Але, крім правильної експлуатації та високої кваліфікації персоналу, є ще один, можливо, найважливіший момент: гідравлічне обладнання має бути виготовлене спеціалізованими підприємствами, які мають відповідний досвід і технічний базою. Для виробництва якісної гідравліки необхідні високоякісні матеріали, точне лиття, прецизійні агрегативні верстати, метеорологічне забезпечення тощо. Тільки використовуючи гідрообладнання, випущене технічно обладнаними підприємствами, ви можете бути впевнені в його надійності та довговічності.ОТ «Гідравлік Лайн» (Україна) є постачальником промислової та мобільної гідравліки, виробництва провідних світових виробників, а також штоків хромованих, хонінгованих труб, ущільнень, для гідроциліндрів!! Компанія Гідравлік Лайн пропонує вам купити гідравлічне обладнання в Києві за доступними цінами та якнайшвидше. Ми продаємо тільки якісну техніку, що виробляється спеціалізованими підприємствами. Все гідрообладнання, яке ви знайдете на нашому сайті, пройшло суворий контроль якості та надійності, тому, купуючи його, ви можете бути впевнені, що він слугуватиме довго й ніколи вас не підведе. Ми пропонуємо гідроциліндри, гідронасоси, розподілювачі різні типи фільтрів, клапани, гідромотори, оливостанції, хромовані штоки та хонінговані труби для ремонту та виготовлення гідроциліндрів і багато іншого. Крім того, наша компанія надає послуги з ремонту гідравліки. Консультанти нашого технічного відділу допоможуть вибрати потрібну техніку та завжди дадуть на будь-які ваші питання. Якщо вам потрібно відремонтувати або купити гідравлічне обладнання, звертайтеся до Гідравлік Лайн!Для гідроприводів самохідних машин найчастіше використовуються реверсивні аксіально-поршневі та радіально-поршневі гідромотори з нерегульованим робочим об'ємом. А аксіально-поршневі з регульованим робочим об'ємом застосовуються, переважно, у вітчизняних самохідних машинах. Середі гідромоторів розрізняють низькомоментні та високомоментні. Перші використовуються за великої частоти обертання. Другі — для створення великого крутного моменту за малої кутової швидкості. Найширше застосування серед гідромоторів у гідроприводах самохідних машин отримують аксіально-поршневі, радіально-поршневі, шестерні та рідше — пластинчасті.OMP,OMT, OPMM,OMR100, MR80, MR160, MT200,OMT200,OMS200, MS200, MS250,OMS250,OMR315, MAMM,OMH,OMV,OMW,OMW,OME

Гідравлічні мотори OMP Технічна інформація 2 DKMH.PK.110.B4.50 Frontpage: P300039.TIF. P300046.TIF, P300023.TIF, P300040.TIF, P300047.TIF, Drawing 151-1837 Гідравлічні мотори OMP, OMR, OMH і OMEW Широка гама гідравлічних моторів ШІРОКА ГАММА ГІДРАВЛІЧНІХ МОТОРІВ Sauer-Danfoss є світовим лідером у виробництві низькошвидкісних високомоментних гідромоторів. Ми можемо запропонувати понад 1600 різних варіантів, що вирізняються типорозмірами та виконанням (включно з різними модифікаціями вихідного вала). Робочі об'єми гідромоторів варіюються від 8 до 800 см3. Частота обертання вихідного вала досягає 2500 об/хв для гідромоторів із малими об'ємами та 600 об/хв для великих типорозмірів. Максимальний крутний момент змінюється від 13 Нм (115 фунт_дюйм) до 2700 Нм (24000 фунт·дюйм) (для пікових значень) за максимальної вихідної потужності — від 2,0 кВт (2,7 л.с.) до 70 кВт (95 л.). Характерні особливості: • Плавність ходу в усьому діапазоні швидкостей. • Постійний крутний момент у широкому швидкісному інтервалі. • Високий момент страгування. • Підвищене протидалення без дренажу (надійне ущільнення вала). • Високий до.п. • Великий термін експлуатації під час роботи в екстремальних умовах. • Висока міцність і компактність. • Висока стійкість до навантажень як в аксіальному, так і радіальному напрямках. • Застосування в гідравлічних системах як із відкритим, так і закритим контуром потоків робочої рідини. • Можливість використання найрізноманітніших робочих рідин. F72213.TIF © 2001 Sauer-DanfossSauer-Danfoss не несе відповідальності за можливі помилки в каталогах, брошурах та інших друкованих матеріалах. Sauer-Danfoss також залишає за собою право міняти свою продукцію без попереднього повідомлення. Це також стосується і вже замовленої продукції за умови, що такі зміни не захоплять істотних змін характеристик агрегатів, раніше узгоджених із замовником. Всі торговельні марки з цим матеріалом є власністю відповідних компаній. Логотипи "Sauer-Danfoss" і "the Sauer-Danfoss" є торговими марками Sauer-Danfoss Group. Авторські права захищені. DKMH.PK.110.B4.50 3 ОБЗОР ЛІТЕРАТУРИ З ТЕХНІЧНИМИ ДАНИНИМИ ДАНИМІ З ГІДРОМОТОРАМ SAUER-DANFOSS Гідравлічні мотори OMP, OMR, OMH і OMEW Широка гама гідравлічних моторів Програма виробництва дає змогу задовольняти найпотрібніші вимоги найрізноманітніших зон застосування, а частина програми присвячена гідромоторам, які можуть бути адаптовані до кожної конкретної ситуації. Серед інших є такі варіанти таких адаптацій: • Гідромотори з корозійно-стійкими деталями • Гідромотори, що вбудовуються в колеса, з утопленим монтажним фланцем • Гідромотори OMP і OMR з голчастими підшипниками • Виконавлювання гідромоторів OMR з підвищеною герметичність • Виконання гідромоторів OMR з надвисокою герметичність • Укорочені безпідшипникові гідромотори • Зверхукорочені гідромотори • Гідромотори з вбудованими пасивними гальмами • Гідромотори з вбудованими активними гальмами • Гідромотори з вбудованим перепускним клапаном • Гідромотори з датчиком швидкості • Гідромотори з роз'ємом під тахометр • Усі гідромотори є в варіанті з чорною фарбою Планетарні редуктори Крім широкого асортименту гідромоторів Sauer-Danfoss представляє повну номенклатуру відповідних їм планетарних редукторів. Поєднання гідромотора та редуктора забезпечує плавність ходу за знижених передач з моментами до 650000 Н·м (5800000 фунт_дюйм). Сфери застосування низькошвидкісних високомоментних гідромоторів SauerDanfoss: • Будівельне обладнання • Сільові машини • Навантажувальні розвантажувальні машини та обладнання • Лісозаготівлювальні машини • Машини для догляду за зеленими насадженнями (газонокосарки та ін.) • Спеціальне обладнання • Авторемонтне стаціонарне та переносне обладнання • Обладнання для морських судів Докладні характеристики всіх гідромоторів Sauer-Danfoss можна знайти в нашому каталозі, який можна розділити на 5 окремих підкаталогів: Загальна інформація про гідромотори Sauer-Danfoss — призначення, застосування, вибір потрібної моделі, гідравлічні схеми тощо. • Технічні характеристики малих гідромоторів — OML і OMM • Технічні характеристики середніх гідромоторів — OMP, OMR, OMH і OMEW • Технічні характеристики середніх гідромоторів — DH і DS • Технічні характеристики великих гідромоторів — OMS, OMT і OMV • Технічні характеристики великих гідромоторів — TMT Короткий порівняно опис моторів, з огляду на їхню потужність, значення крутного моменту, швидкості обертання та продуктивності, нанесено в оглядовій брошурі за гідравлічними моторами Sauer-Danfoss. 6 DKMH.PK.110.B4.50 Гидравлические моторы OMP, OMR, OMH и OMEW Обзор характеристик 253240 1005080 3151) 250 125 160 2001) 1) 4001) 100 50 80 250 315 125 160 200 2) 2) 2) 2) 315 250 375 200 2) 3) 400 500 3) 3) 5 10 15 kW OMP OMR OMH 100 125 160 200 250 315 OMEW hp 25 20 10 15 5 0 25 32 40 50 80 100 1) 315 1) 200 125 160 1) 250 4001) 50 80 100 315 2) 200 2) 160 125 2502) 2) 200 3752) 250 3) 315 3) 400 3) 500 100 200 300 400 500 800 600 700 900 1000 1100 Nm 100 125 160 200 250 315 9000 lbf in 8000 6000 7000 3000 2000 4000 5000 1000 10000 25 32 40 100 125 160 200 250 315 400 80 100 200 315 125 160 250 375 50 400 200 250 315 500 50 80 1) 1) 1) 1) 2) 2) 2) 2) 2) 3) 3) 3) 1800 1600 1200 1400 1000 200 400 600 800 mi 100 125 160 200 250 315 (rpm) n-1 . 151-1418.10 ШВИДКІСТЬ ВРАЖЕННЯ, КРУТНИЙ МОМЕНТ І ЕФЕКТИВНА ПОТУЖНІСТЬ Максимальна швидкість обертання Максимальний крутний момент Максимальна потужність Пікові значення Максимальні робочі Номінальні значення 1) Вал ⁇ 11 / 4 дюйми (31,75 мм). 2) Вал ⁇ 11 /4 дюйма (31,75 мм) або конічний вал ⁇ 1 1/4 дюйма (31,75 мм). 3) Шлицевий вал ⁇ 11 /4 дюйма (31,75 мм). DKMH.PK.110.B4.50 7 Гідравлічні мотори OMP, OMR, OMH і OMEW Огляд характеристик СКОРІСТЬ ВРАЖЕННЯ, КРУТЯЧИЙ МОМЕНТ І ЕФЕКТИВНА ПОТУЖНІСТЬ Приведена вище Сапфіла корисна під час попереднього вибору потрібного типорозміру гідромотора. Остаточне рішення потрібно приймати з урахуванням універсальних характеристик кожного гідромотора. Їх можна знайти на таких сторінках: • для OMP та OMPW — на стр. 18-23 • для OMR і OMRW — на стр. 45-49 • для OMH — на стр. 74-76 • для OMEW — на ст. 90-92 Універсальні характеристики отримані внаслідок випробувань великої кількості гідромоторів нашого виробництва. Характеристики відповідають протидавленню від 5 до 10 барів (75-10 psi) під час роботи на мінеральній олії в'язкістю 35 сСт і температури 50 °C. Додаткова інформація про універсальні характеристики та їх використання наведена в розділі "Вибір типорозміру гідромотора" у виданні DHMH.RK.100.G2.02 520L0232 "Загальна інформація". 8 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Варіанти виконання ВАРІantИ ІСПОВІТЛЕННЯ Монтажний фланець виготовлення валу Розміри вхідних і вихідних отворів Варіант для Європи Варіант для США з боковим під'єднанням ліній Варіант із торцевим Під'єднанням ліній Варіанти з фланцевим під'єднанням ліній Стандартне ущільнення вала Посилене ущільнення вала Наявність дренажної лінії Наявність зворотного клапана Варіанти спеціального призначення Основні позначення типів Овальний фланець із двома отворами (фланець А2) Овальний фла-нец з чотирма отворами (фланець А4) Квадратний фланець C) Колесний Циліндр 25 мм Циліндр 1 дюйм Шліцевий 1 дюйм Циліндр 32 мм Циліндр 25 мм Циліндр 1 дюйм Циліндр 25 мм Конус 28,5 мм Універсальні Характеристики — см. стор. → Варіанти спеціального призначення: A: Корозійно-стійкі деталі B: З голчастими підшипниками Є також такі опції: З холостим ходом ротора Cо вбудованим перепускним клапаном C датчиком швидкості З ущільненням вала з матеріалу Viton Зворотним обертанням З дренажем Корозійно-захищені Жовтогарячі C голчастими підшипниками G 1/2 x x x HEEE OMP G 1 /2 x x Да Немає OMP G 1 / 2 x x x Да A OMPC DA 1 / 2 x x x Да Немає OMP 7/8 -14 UNF x x x Да OMP G 1 /2 x x x Нет Нет Нет Нет OMP G 1 / 2 x x x Да Нет OMP G 1 /2 x x x Да OMP G 1 / 2 x x x Да OMP x Да OMP 7 / 8 -14 UNF x x x x Да Да OMP 1 /14 NPTF x x x Да OPN DKMH.PK.110.B4.50 9 Гідравлічні мотори OMP Кодові номери НОМЕРА НОМЕРА РАБОЧИЙ ОБNЕМ (см3) КОДОВИЙ НОМЕР 25 32 40 50 100 125 160 200 250 315 400 Технічні характеристики — стр. Розміри — 151- 0340 0310 013 01314 0315 0316 0317 0318 10 27 151- 0640 0641 0642 0610 0611 0612 0613 0614 0615 0616 0617 0618 10 28 151- - - - 1208 1209 1210 1217 1211 1212 1213 1214 1215 10 29 151- - - - 5191 5192 5193 5194 5195 5196 5197 5198 5199 10 30 151- - - - 0300 0301 0302 0303 0304 0305 0306 0307 0308 10 27 151- - - - 0600 0601 0602 0603 0604 0605 0606 0607 0608 10 28 151- 7080 7081 7082 7041 7042 7043 70441 7045 7046 7047 7048 7049 10 31 151- - - - 0330 0331 0332 0333 0334 0335 0336 0337 0338 11 27 151- - - - 0630 0631 0632 0633 0634 0635 0636 0637 0638 11 28 151- - - - 5001 5002 5003 5004 5005 5006 5007 5008 5009 12 32 151- - - - 5211 5212 5213 5214 5215 5216 5217 5218 5219 10 33 151- - - - 7061 7062 7063 7064 7065 7066 7067 7068 7069 10 34 151- - - - 7021 7022 7023 7024 7025 7026 7027 7028 7029 10 34 151- - - 71010102 7103 7104 7105 7106 7107 7108 7109 10 35 151- - - - 5301 5302 53002 5303 5304 5305 5306 5307 5309 11 35 18 18 19 19 20 21 22 23 Замовляйте продукцію, умовляйте кодовий номер: Щоб отримати кодовий номер: номер, обов'язково додавайте до чотирьох цифр, отриманих із таблиці, чотиризначний preT "151-". Наприклад: 151-0305 для OMP 200 з фланцем А2, циліндричним однодюймовим валом, різзю вхідних каналів G 1/2 і посиленим ущільненням вала. Примітка: Без чотиризначного казарня замовлення не приймаються. 10 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Технічні характеристики OMP OMP OMP OMP OMP OMP OMPP OMP OMP OMP OMP OMP OMP OMP OMP OMP OMP OMPPP 25 40 50 80 125 160 200 250 315 400 25,0 32,0 40,0 48,6 77, 97, 3257, 306, 389, 16602 1560 1530 770 615 480 385 310 250 195 155 1800 1720 1750 1540 960 770 600 480 385 310 245 190 33 43 52 93 150 190 240 300 300 300 300 300 47 61 74 120 190 230 290 370 380 410 390 420 67 86 107 140 220 270 370 430 540 550 600 600 4,5 5,8 7 10 10 11 10 10 8 6 5 4 6,1 7,8 10,6 12 12 13 12 12 11 9 7 6 100 100 100 140 140 140 140 140 115 90 75 60 140 140 140 175 175 175 175 175 150 125 100 80 225 225 225 225 225 225 225 225 225 180 160 130 40 50 60 60 60 60 60 60 60 60 60 60 45 55 70 75 75 75 75 75 75 75 75 75 10 10 10 10 10 10 9 7 5 5 5 5 5 30 40 45 80 135 170 210 280 280 280 280 40 55 63 100 170 210 270 350 360 390 390 370 400 20 15 10 10 10 9 9 8 7 5 5 Типорозмір Робочий об'єм (см3) Максимальна швидкість обертання (об/хв) Максимальна потужність (кВт) Максимальний крутний момент (Н·м) Максимальна витрата (л/хв) Максимальний перепад тиску (бар) Максимальний тиск страгування ненавантаженого вала (бар) Мінімальний момент страгування (Н·м) Мінімальна швидкість обертання3) (об/хв) номінальна максимальна1) номінальний максимальний 1) піковий2) номінальна максимальна1) номінальний максимальний максимальний1) піковий (2) номінальний максимальний максимальний 1) для макс. перепаду давле-ни в номінальному режимі для макс. перепаду тилле-ни в перевантаженому режимі1) режим: допустима робота в цьому режимі не більш ніж 10% від кожної хвилини. 2) Режим із піковим навантаженням: допустима робота в цьому режимі не більш ніж 1% від кожної хвилини. 3) Робота з малими частотами обертання може призвести до деякого зменшення плавності ходу. ТЕХНІЧНІ ГАРАКТЕРИСТИКИ ГІДРОМОТОРІВ OMP/OMPW C ЦИЛІНдриЧНИЙ ВАЛЕМ 25 ММ І 1 ДЮЙМ DKMH.PK.110.B4.50 11 Гідравлічні мотори OMP Технічні характеристики OMP OMP OMP OMP OMP OMP OMPMP OMPMPMP OMPMPP OMPPP OPPP 50 100 160 125 250 315 400 48, 776, 7783 1557 194,6 242,3 306,1 389,2 1230 770 615 480 385 310 250 195 155 1540 960 770 600 480 385 310 245 190 93 150 190 240 300 360 360 360 360 120 190 230 290 370 450 460 470 460 140 220 270 370 430 540 550 540 560 10 10 11 10 10 10 8 6 5 12 12 13 12 12 12 10,5 7,5 6 140 140 140 140 140 140 105 90 70 175 175 175 175 175 175 140 120 90 225 225 225 225 225 225 180 160 130 60 60 60 60 60 60 60 60 60 75 75 75 75 75 75 75 75 75 10 10 10 9 7 5 5 5 5 80 135 170 210 280 340 330 340 345 100 170 210 270 350 420 440 450 425 10 10 9 9 8 7 5 5 5 1) Перевантажувальний режим: допустима робота в цьому режимі не більш ніж 10% від кожної хвилини. 2) Режим із піковим навантаженням: допустима робота в цьому режимі не більш ніж 1% від кожної хвилини. 3) Робота з малими частотами обертання може призвести до деякого зменшення плавності ходу. ТЕХНІЧНІ ГАРАКТЕРИСТИКИ ГІДРОМОТОРІВ OMP/OMPW СО ШЛИЦЕВИМ ВАЛОМ 1 ДЮЙМ І КОНІЧИМ ВАЛОМ 28,5 ММ Тип Типорозмір Робочий об'єм (см3) Максимальна швидкість обертання (об/хв) Максимальна потужність (кВт) Максимальний крутний момент (Н·м) витрата (л/хв) Максимальний перепад тиску (бар) Максимальний тиск страгування ненавантаженого вала (бар) Мінімальний момент страгування (Н·м) Мінімальна швидкість обертання3) (об/хв) номінальна максимальна1) номінальна максимальна1) номінальний максимальний 1) піковий2) номінальний максимальний 1) для макс. перепаду тиску в номінальному режимі для макс. перепаду тиску в перевантаженому режимі1 12 DKMH.PK.110.B4.50 Тип тиснення на вході Сливний тиск системах з дренажем OMP 25-400 номінальні 175 175 (бар) максимальне1) 200 200 пікове2) 225 225 Гідравлічні мотори OMP Технічні характеристики OMP OMP OMP OMP OMP OMP OMP OMPPP OMP OMPPP 50 80 100 125 160 200 250 315 400 48,6 77,8 97,3 125 155, 194,6 242,3 306,1 389,2 1230 770 615 480 385 310 250 195 155 1540 960 770 600 480 385 310 245 190 93 150 190 240 300 360 460 470 490 120 190 230 290 370 450 570 620 630 140 220 270 370 430 540 670 820 840 10 10 11 10 10 10 9,5 7,5 6,5 12 12 13 12 12 12 12 9 7,5 140 140 140 140 140 140 140 120 95 175 175 175 175 175 175 175 160 125 225 225 225 225 225 225 225 225 180 60 60 60 60 60 60 60 60 60 75 75 75 75 75 75 75 75 75 10 10 10 9 7 5 5 5 5 80 135 170 210 280 340 420 460 460 100 170 210 270 350 420 530 600 600 10 10 9 9 8 7 5 5 5 1) Перевантажувальний режим: допустима робота в цьому режимі не більш ніж 10% від кожної хвилини. 2) Режим із піковим навантаженням: допустима робота в цьому режимі не більш ніж 1% від кожної хвилини. 3) Робота з малими частотами обертання може призвести до зменшення плавності ходу.а ТЕХНІЧНІ БАРАКТЕРИСТИКИ ГІДРОМОТОРІВ OMP/OMPW З ЦИЛІНдриЧНИМ ВАЛОМ 32 ММ Тип Типорозмір Робочого об'єму (см3) Максимальна швидкість обертання (об/хв) Максимальна потужність (кВт) Максимальний крутний момент (Н·м) Максимальна витрата (л/хв) Максимальний перепад тиску (бар) Максимальний тиск страгування ненавантаженого вала (бар) Мінімальний момент страгування (Н·м) Мінімальна швидкість обертання3) (об/хв) номінальна максимальна1) номінальний максимальний 1) піковий (2) номінальна максимальна1) номінальний максимальний 1) піковий2) номінальний максимальний макс. перепаду тиску в номінальному режимі для макс. перепаду тиску в перевантажувальним режимом) DKMH.PK.110.B4.50 13 Pin+Preturn Pseal = 2 Гідравлічні мотори OMP Технічні характеристики — максимально допустимий тиск перед ущільненням вала ГІДРОМОТОРИ OMP С СУСИЛЬНИМ УПЛОТНЕННЯМ ВАЛА (HPS) OMP (HPS) безпіної лінії. Тиск перед ущільненням вала дорівнює напівсуммі вхідного та зливного тисків: OMP (HPS) із дренажною лінією. Тиск перед ущільненням вала дорівнює тиску в дренажній лінії: Максимально допустимий тиск на ущільненні вала ( ⁇ 25 мм, 1" і шліц 1") Гідромотори OMP зі стандартним ущільненням вала, зворотним клапаном і без дренажної лінії. Тиск на ущільненні вала не перевищує тиску в зливній лінії Гідромотори OMP зі стандартним ущільненням вала, зворотним клапаном і з дренажною лінією. Тиск на ущільненні вала дорівнює тиску в зливній лінії Максимальний тиск у системах без дренажу або максимальний тиск у дренажній лінії (для валів — циліндр ⁇ 25 мм, 1", шліц 1" і конус 28,5 мм) 1) Перевантажувальний режим: у ньому допустима робота не понад 10% від кожної хвилини ГІДРОМОТОРИ OMP СО СТАНДАРТНИМ УПЛОТНЕННЯМ ВАЛА 14 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Технічні характеристики ПОТЕРІ ПОТЕРІ ДАННЯ В ГІДРОМОТОРІ Дані належать до ненавантаженого гідромоту та в'язкості робочої рідини 35 ст А: OMP 50-400 B: OMP 25-40/OMPW РІЗНЬКИЙ ЛІНІ НАПРЯМИ ВРАЩЕННЯ В таблиці наведені за максимальною витратою в дренажній лінії під час зливного тиску менш ніж 5-10 барів. Перепад В'язкість, стт Витрата у дренажному тиску, бар лінії, л/хв 100 20 2,5 35 1,8 140 20 3,5 35 2,8 DKMH.PK.110.B4.50 15 ДПУСТІмі НАГРУЗКИ НА ВАЛУ ДЛЯ ГІДРОМОТОРІВ OMP Гідравлічні мотори OMP Технічні характеристики, припустиме навантаження на валу (P R) залежить від: - швидкості обертання (n) — відстані (l) від точки застосунка навантаження до площини опорної поверхні корпусу — варіанту виготовлення фланця — варіанту виготовлення вала — - - для циліндричного вала — для інших виконань вала Крива показує співвідношення між P R і n: • за l = 30 мм для гідромоторів з овальним монтажним фланцем • за l = 24 мм для гідромоторів із квадратним монтажним фланцем У разі визнання особливих вимог до допустимих навантажень на вал ми рекомендуємо тип OMP з вихідним валом на голчастих підшипниках. * Для n > 200 об./хв і l <55 мм. Якщо n < 200 об/хв, то максимальна P R дорівнює 8000 Н *** Як для європейської, так і для американської версій гідромотора Фланець виготовлення валу Допустиме навантаження на валу Овальний з 4 отворами *** Овальний з 2 отворами (європейський стандарт) Вал циліндр ⁇ 25 мм і 1" шліцьовий 1" Овальний з 4 отворами Вал циліндричний ⁇ 32 мм Квадратний** Овальний з 2 отворами (американський стандарт) Вал циліндричний ⁇ 25 мм 800 250000 x N* n 95+l 800 187500 x N* n 95+l 800 250000 x N* n 101+l 16 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Технічні характеристики ДОПУСТІ НАГРУЗКИ НА ВАЛУ ДЛЯ ГІДРОМОТОРІВ OMPW З ІГОЛЬЧАТИМИ ПІДШИПНИКАМ А: Максимальне радіальне навантаження на валу В: n = 300 об./хв C: n = 500 об./хв. D: n = об. 800/хвилинний вал мотора OMPW може бути виготовлений на голчастих підшипниках, як і для інших гідромоторів OMP. Вища допустиміші радіальні навантаження можливі завдяки тому, що втоплений монтажний фланець зсуває точку застосунку навантаження ближче до підшипників гідромотора. На малюнку показана залежність допустимого радіального навантаження на вал для різних швидкостей обертання вала від відстані між монтажним фланцем і точкою застосунку навантаження. Криві не приймають у розрахунку довговічність підшипників, а представляють абсолютні межі, які не має перевищувати навантаження. Крива А показує максимальне радіальне навантаження на вал. За будь-яких навантажень, що перевищують ці значення, виникатиме ризик руйнувань. DKMH.PK.110.B4.50 17 ДОПУСТІ НАГРУЗКИ НА ВАЛУ ДЛЯ ГІДРОМОТОРІВ OMPW N З ІГОЛЬЧАТИМИ ПІДШИПНИКАМ Гідравлічні мотори OMP Технічні характеристики Вихідний вал мотора OMPW N може бути виготовлений на голчастих підшипниках. Ці підшипники та утоплений фланець дають змогу допускати вищі радіальні навантаження, порівнюючи з моторами OMP на підшипниках ковзання. На малюнку показана залежність допустимого радіального навантаження на вал від відстані між монтажним фланцем і точкою застосунку навантаження для різних швидкостей обертання вала. Крива А показує максимальне радіальне навантаження на вал. За будь-яких навантажень, що перевищують ці значення, виникатиме ризик руйнувань. Інші криві відповідають терміну експлуатації підшипників B10 (2000 год) за частот обертання, позначених літерами. Водночас передбачається використання мінеральних олив із протизношувальними присадками. Розрахунки довговічності підшипників можуть бути зроблені з огляду на поясність і формул, наведених у виданні DHMH.RK.100.G2.02 520L0232 "Загальна інформація" (головка "Підбір підшипників”). А: Максимальне радіальне навантаження на валу В: n = 300 об./хв C: n = 500 об./хв D: n = 800 об./хв 18 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Універсальні характеристики УНІВЕРСАЛЬНІ ХАРАКТЕРИСТИКИ Пояснення про те, як користуватися діаграмами універсальних характеристик і основні положення їхньої теорії наведені на день 7. • А: Номінальний режим роботи • В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення валу можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску, і за витратою неприпустимі. DKMH.PK.110.B4.50 19 Гідравлічні мотори OMP Універсальні характеристики Пояснення про те, як користуватися діаграмами універсальних характеристик, і основні положення їх теорії наведені на ст. 7. • А: Номінальний режим роботи • В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення валу можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску, і за витратою неприпустимі. УНІВЕРСАЛЬНІ ХАРАКТЕРИСТИКИ 20 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Універсальні характеристики Пояснення про те, як користуватися діаграмами універсальних характеристик, і основні положення їх теорії наведені на ст. 7. • А: Номінальний режим роботи • В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення валу можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску, і за витратою неприпустимі. УНІВЕРСАЛЬНІ ХАРАКТЕРИСТИКИ DKMH.PK.110.B4.50 21 Гідравлічні мотори OMP Універсальні характеристики Пояснення про те, як користуватися діаграмами універсальних характеристик, і основні положення їх теорії наведені на ст. 7. • А: Номінальний режим роботи • В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення валу можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску, і за витратою неприпустимі. УНІВЕРСАЛЬНІ ХАРАКТЕРИСТИКИ 22 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Універсальні характеристики Пояснення про те, як користуватися діаграмами універсальних характеристик, і основні положення їх теорії наведені на ст. 7. - А: Номінальний режим роботи — В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення вала можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску та витратою неприпустимі. УНІВЕРСАЛЬНІ ХАРАКТЕРИСТИКИ DKMH.PK.110.B4.50 23 Гідравлічні мотори OMP Універсальні характеристики Пояснення про те, як користуватися діаграмами універсальних характеристик, і основні положення їх теорії наведені на ст. 7. - А: Номінальний режим роботи — В: Переваговий режим (тривалість — не більш ніж 10% від кожної хвилини роботи) Максимально допустимий перепад тиску для номінального та перевантажувального режимів, а також для різних варіантів виготовлення вала можна знайти на стор. 10-12. Примітка: Одночасне перевищення номіналу та за перепадом тиску та витратою неприпустимі. УНІВЕРСАЛЬНІ ГАРАКТЕРИСТИКИ 24 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Варіанти вироблення вала ВАРІАНІАНТИ ІСПОЛОНЕННЯ ВАЛА А: Циліндричний вал ⁇ 25 мм D: Призматична шпанка А8 x 7 x 32 DIN 6885 151-1842.10 В: Циліндричний в ⁇ 1" Е: Призматична шппонка 1/4 x 1/4 x11/4" B.S.46 Під стандарти США: С: Циліндричний вал ⁇ 1" F: Призматична шпонка 1/4 x 1/4 x11/4" B.S.46 DKMH.PK.110.B4.50 25 ВАРІАНІАНТИ ІСПОНЕННЯ ВАЛА Гідравлічні мотори OMPіраційна в D: Циліндричний вал ⁇ 32 мм I: Призматична шпонка А10 x 8 x 45 DIN 6885 E: Вал із зовнішніми шліцами B.S. 2059 (SAE 6 B). Прямолінійність, точність, глибина по Fit 2. Номінал. розмір 1". * Відхиляється від B.S. 2059 (SAE 6 B). F: Конічний вал 28,5 (ISO/R775) → H: DIN 937 NV 30 Момент затягування 100 ± 10 Н·м G: Конусність 1:10 L: Призматична шпанка В5 x 5 x 14 DIN 6885 26 DKMH.PK.110.B4.50 151-1844.10 Гідравічні мотори OMP Технічні характеристики ВІАНІРШТІЗ Б ВХОХОДИЧНІЧНИХ І ВИХОДНИХ ОТВІР А: Отвори під магістральні порти з різзю типу G G: ISO 228/1 — G 1/2 B: Отвори під магістральні порти з різзю типу UNF H: 7/8 -14 UNF. Є кільцевий приплив С: Отвори під магістральні порти з нормальною трубною різзю типу NPTF I: 1/2 - 14 NPTF D: Отвори під дренажні лінії з різзю типу G E: ISO 228/1 - G 1/4 F: Отвори під дренажні лінії з різзю типу UNF J: 7/16 - 20 UNF. Є кільцевий приплив DKMH.PK.110.B4.50 27 РАЗи Гідравлічні мотори OMP Розміри — варіанти європейського стандарту Варіант із бічним під'єднанням ліній та овальним монтажним фланцем з 2 отворами (фланець А2) C: Отвір під дренажну лінію: G 1/4; 12 мм глибини D: G 1/2;15 мм глибини E: M8; 13 мм глибини (4 отвори) Тип L, мм L1, мм OMP 25 129,0 4,1 OMP 32 130,0 5,2 OMP 40 131,0 6,5 OMP 50 131,0 6, 6, 6,5 OMP 80 135,0,0 10,4 OMP 100 137,5 13,0 OMP 125 141,0 16,7 OMP 165, OMP 165, 208 05, O8MP 150, 65, 0.0MP 157, 325 MP315, O5 MP 165, 40MP 176,6,6,0 28 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Розміри — варіанти європейського стандарту РАЗа РІЗНИЦЬ L, мм L1, мм OMP 25 129,0 4,1 OMP 32 130,0 5,2 OMP 40 131,0 6,5 OMP 50 131,0 6, 6, 6, 6,5 OMP 80 135, 104 OMP 1007, 13, O5MP 1261,0 16, OP 160 145,5 20,8 OMP 200 150,5 26,0 OMP 250 157,0 32,5 OMP 315 165,5 40,9 OMP 400 176,6 52,0 Варіант із бічним під'єднанням ліній, дренажною лінією й овальним монтажним фланцем з 2 отворами (фланець А2): Отвір під дренажну лінію: G4; 12 мм глибини D: G 1/2;15 мм глибини E: M8; 13 мм глибини (4 отвори) DKMH.PK.110.B4.50 29 РІМІ Гідравлічні мотори OMP Розміри — варіанти європейського стандарту OMP C Варіант із боковим під'єднанням ліній та овальним монтажним фланцем з 2 отворами (фланець А2) Тип L, мм L1, мм OMP 50P 131,0 6,5 OMP 80 135,0 10,4 OMP 100 137,5 13,0 OMP 125 141,0 16,7 OMP 160 145,5 20,8 OMP 200 150,5 26,0 OMP 250 157,0 32,5 OMP 315 165,5 40,9 OMP 400 176,6 52,0 C: Отвір дренажну лінію: G4; 12 мм глибини D: G 1/2; 15 мм глибини E: M8; 13 мм глибини (4 отвори) 30 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Розміри — варіанти європейського стандарту РАЗи Тип L, мм L1, мм OMP 50 145,1 6,5 OMP 80 149,0 10,4 OMP 100 151,7 13,0 OMP 125,2 16,3 OMP 169, 208MP 200 164, 264, 260 OMP 250 171,1 32,5 OMP 315 179,5 40,9 OMP 400 190,6 52,0 Варіант із торцевим під'єднанням ліній та овальним монтажним фланцем з 2 отворами (фланець А2) C: Отвір під дренажну лінію: G 1/4; 12 мм глибини. D: G 1/2; 15 мм глибини DKMH.PK.110.B4.50 31 РАЗИ Гідравлічні мотори OMP Розміри — варіант американського стандарту (US version) Варіант із боковим під'єднанням ліній і овальним монтажним фланцем з 2 отворами (фланець А2) Тип L, мм L1, мм OMP 25 135,0 4,1 OMP 32 136,0 5,2 OMP 40 137,0 6,5 OMP 50 137,0 6,5 OMP 80 141,0 5,4 OMP 100 143,5 13,0 OMP 125 147,0 16,0MP 160 151,5 201,5 20,8 OMP 200 156,5 26,0 OMP 250 163,0 325 MP 315,5 409MP 182, Cвердіна дну лінію: Відверте дренажну лінію: 7/16 UNF; 12 мм глибини D: 7/8 - 14 UNF; 16,7 мм глибини або 1/2 — 14 NPTF E: M8; 13 мм глибини (4 отвори) 32 DKMH.PK.110.B4.50 Гідравлічні мотори OMP Розміри — варіанти європейського стандарту РОЗМІМІ Варіант із бічним під'єднанням ліній та овальним монтажним фланцем з 4 отворами (фланець А4) Тип L, мм L1, мм OMP 50 131,0 6,5 OMP 80 135,0 10,4 OMP 100 137,5 13,0 OMP 125 141,0 16,7 OMP 160 145,5 20,8 OMP 200 150,5 26,0 OMP 250 157,0 32,5 OMP 315 165,5 40,9 OMP 400 176,6 52,0 C: Отвір під дренажну лінію: G4; 12 мм глибини D: G 1/2;15 мм глибини E: M8; 13 мм глибини (4 отвори) DKMH.PK.110.B4.50 33 РОЗМІРИ Гідравлічні мотори
