Технічні характеристики: Типорозміри: DN6, DN10, DN16Рабочий тиск до 320 бараход до 300 л/хвПаронний монтажТемпература експлуатації -20 до +

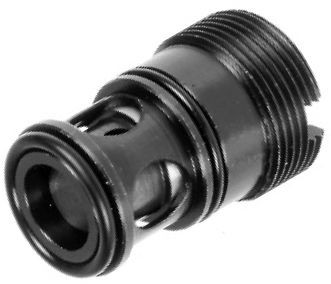

Опис гідроклапанів VR2-I*, VR5-I*, VR7-I** — Клапани VR2-I*, VR5-I*, VR7-I* являють собою однолінійні зворотні клапани з конструкцією вбудованого типу та можуть використовуватися в блоках або панелях.
— Тарілка відкривається, коли тиск на вхідної лінії "A" перевищує значення, встановлене на пружині, додане до тиску на вихідний лінії "B".
— Клапани VR2-I*, VR5-I*, VR7-I* можуть постачатися в трьох розмірах для витрат до 300 л/хв і з трьома різними встановленими значеннями тиску спрацьовування. Гідравлічні рідини Гідравлічні рідини на основі мінеральних олив із додаванням застосовних антиспінників і антиоксидантів. Робочі параметри | Робочий діапазон температур довкілля | °C | -20...+50 |
Позначення | | Діапазон температур рідини | °C | -20...+70 | | Діапазон в'язкостей рідини | сСт | 2,8...380 | | Рекомендована фільтрація | мкм | ≤ 25 | | Рекомендована в'язкість рідини | сСт | 25 |
|
Структура позначення й параметри
| VR | | 2 | - | I | | 2 | / | 32/V | | | | | | | | | | | 32 = серия
Ущільнення
* = NBR (без позначення)
V = Вайтон |  | Тиск спрацьовування: 1 = 0,5 бар
3 = 5 бар
4 = 10 бар |
|  | | I = вбудованого типу |  | Номінальний розмір: 2 = 1/4"
5 = 3/4"
7 = 1 1/4" |
|  | | VR = Зворотний клапан |
| | Код клапана | Різьба | Макс. витрата, л/хв | Маса,
кг | Максимальне
тиск, бари | | Клапан VR2-I1/32 | 1/4" | 50 | 0,10 | 320 | | Клапан VR2-I2/32/V | 1/4" | 50 | 0,10 | | Клапан VR2-I3/32 | 1/4" | 50 | 0,10 | | Клапан VR5-I1/32 | 3/4" | 150 | 0,20 | 250 | | Клапан VR7-I1/32 | 1 1/4" | 300 | 0,80 |
|
Розміри клапанів зворотних VR2-I*, VR5-I*, VR7-I*
 Габаритні та монтажні розміри клапанів VR*-I* | | Код | A | B | C | D | E | F | G | H | L | M | 1 | 2 | 3 | | Клапан VR2-I1/32 | 41 | M24x1,5 | 22 | 9 | 10 | 22 | 4 | 14 | 9 | 9 | OR119 | OR3068 | Parbak 8-115 | | Клапан VR2-I2/32/V | 41 | M24x1,5 | 22 | 9 | 10 | 22 | 4 | 14 | 9 | 9 | OR119 | OR3068 | Parbak 8-115 | | Клапан VR2-I3/32 | 41 | M24x1,5 | 22 | 9 | 10 | 22 | 4 | 14 | 9 | 9 | OR119 | OR3068 | Parbak 8-115 | | Клапан VR5-I1/32 | 43 | M30x1,5 | 27 | 15 | 13,5 | 26 | 4,5 | 12 | 11 | 12 | OR3081 | OR2093 | Parbak 8-021 | | Клапан VR7-I1/32 | 72 | M45x2 | 41 | 21 | 20 | 40 | 7,5 | 22 | 16,5 | 16 | OR3137 | OR4137 | Parbak 8-220 |
|
Приклади умовного позначення під час замовлення:
VR2-I1/32 - Зворотний клапан вбудований, 1/4", 320 барів, 50 л/хв, тиск спрацьовування 0.5 бара
VR2-I2/32/V - Зворотний клапан вбудований, 1/4", 320 барів, 50 л/хв, тиск спрацьовування 2 бари, вайтон
VR2-I3/32 - Зворотний клапан вбудований, 1/4", 320 барів, 50 л/хв, тиск спрацьовування 5 барів
VR5-I1/32 - Зворотний клапан вбудований, 3/4", 250 барів, 150 л/хв, тиск спрацьовування 0.5 бара
VR7-I1/32 - Зворотний клапан вбудований, 1 1/4", 250 барів, 300 л/хв, тиск спрацьовування 0.5 бара
